Pharma - Ansatzsystem

Administrator on 31.08.2020

MTP Medical Technologies GmbH

Ansatztsystem und Vorlage für Abfüllung mit einer Romelag

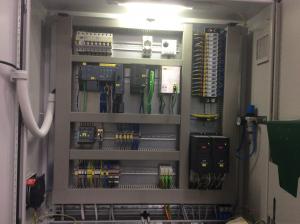

S7-1500SP, TP700 Comfort, ET200SP + Motorstarter, Waage über Profinet, S7-1200 als PN-Client

TIA V15.1, TreeCAD, SmartServer

Die Anlage dient dem Ansatz und der Abfüllung von flüssigen Produkten. Der Tank 1 dient als Ansatztank und ist auf Wägezellen aufgebaut. Der Tank 2 dient als Puffertank vor der Abfüllanlage. Die Anlage ist vollautomatisch sanitisierbar.

Es wird im Tank 01 der Ansatz des Produktes händisch hergestellt. Die notwendige RO-Wassermenge wird vollautomatisch aufgefüllt, das Produkt händisch dazugegeben. Nach Fertigstellung (Rühren) des Ansatzes kann das Produkt in den Tank 02 umgefüllt werden, wo es zur Abfüllung zur Verfügung steht. Es wird ein kleiner Vorlagetank (T03) automatisch befüllt, der dann direkt die Abfüllanlage Romelag beschickt.





Die gesamte Anlage ist mit Heißwasser vollautomatisch sanitisierbar. Die Sanitisierung erfolgt in Teilabschnitten.

Zur Beobachtung und Bedienung steht ein Touchterminal zur Verfügung. Es kann die gesamte Anlage von hier bedient werden, inklusive der Nebenanlagen RO und Heißwasservorlage (T04).

Alle notwendigen Parameter werden hier eingestellt. Die Anlage verfügt über einen Passwortschutz

Alarmmeldungen und Prozessmeldungen können hier ebenso eingesehen werden.

Es können Messwerte als Kurven oder Digital angezeigt werden.





Zurück




        Klinikum Rechts der Isar, München

        Raummonitoring, ca 100 Messstellen für Temperatur, Feuchte Druck und Partikel, Datenaufzeichnung und Speicherung FDA-Konform
        Datenaquise mit ASi-Bus übergabe an Modbus

        Montage, Inbetriebnahme und Programmierung, Kalibrierung,
        Siemens ASI, BW-Modbus Gateway
        Yokogawa MW100, MCPS-Server und Clients

          Hoechst Vet, Oberschleißheim

          Stilmas-Kolonnendestillation und Reinstdampferzeuger
          Montage, Inbetriebnahme und Programmänderung nach Kundenwunsch, Kalibrierung, SPS S7-300, OP7, OP17

            Schering AG, Berlin

            Raumsterilisationsystem mit H2O2 mit einem Gasgenerator von TPC-Microflow, Lieferung Komplettsteuerung, Projektierung, ECAD, Programmierung, Montage und Inbetriebnahme
            SPS S7-314, Visualisierung mit WinCC V 5.0, MPI-Bus
            Positionionierung, Schneller Zähler, Wochenschaltuhr

              L.E.N.A. GmbH, Hersbruck

              Durchlauftrockenofen für Motorenkolben, Endkunde:Federal Mogul
              Programmumstellung von S5 (95U) auf S7-300 (CPU 314IFM), OP7 zweisprachig, Inbetriebnahme beim Hersteller in Hersbruck
              Positionionierung, Schneller Zähler, Wochenschaltuhr

                UNI-Klinik Jena

                Umsetzung der Herstellabteilung Apotheke
                Demontage / Montage, Inbetriebnahme, Kalibrierung
                Destillationsanlage, Lagerung, Ringleitung
                Step 5, TreeCAD

                  Wohnanlage Thalkichner Str., München

                  Vollautomatische Autoparkanlage für 12 Fahrzeuge, 2-Geschossig
                  Kpl. Steuerung, Projektierung, Installation/Montage, Inbetriebnahme
                  SPS S7-314, ASi-Bus, 5 FU-gesteuerte Motoren, 3 Hubwerke, OP7, Autentifizierung mit Transponder
                  Step 7, WinCCflex, TreeCAD

                    Aventis Pharma, Wien

                    Stilmas-Reinstdampferzeuger mit Degasseranlage
                    Inbetriebnahme und Programmänderung / Optimierung nach Kundenwunsch,
                    SPS S7-314, OP7
                    Step 7, WinCCflex

                      Solupharm GmbH, Melsungen

                      WFI-Ringleitungssteuerung mit aut. Sanitisierung

                      Projektierung, Programmierung, Inbetriebnahme und Kalibrierung
                      S7-313C, OP ESA VT150

                        Steag Hamatech AG, Sternenfels

                        CD-R / CD-RW Maschinen
                        Inbetriebnahme für den PreAcceptance-Test der Kunden beim Hersteller in Sternenfels
                        SPS S7-316, NC-Achsen (Promikon/NSK), Profibus, PC-Visualisierung mit WinCC

                          Wülfung Pharma, Gronau

                          WFI-Lagerung und Verteilung
                          Projektierung, Inbetriebnahme, Qualifizierung

                            GSK, SSW Dresden

                            Erweiterung WFI Kaltentnahmesteuerung um 2 Terminals
                            Kpl. Steuerung, Projektierung, Installation/Montage, Inbetriebnahme
                            SPS S7-200, PPI-Bus, OP ESA VT60

                              Solupharm GmbH Melsungen

                              Verteilersteuerung und 5 Pumpenwagen zur Beschickung von 5 Abfülllinien
                              S7-1200 / KTP 600
                              Pumpenwagen: Logo
                              TIA Portal, Logosoft, TreeCAD


                                Druckerei Faubel Melsungen

                                Klimalogger für 12 Meßkanäle
                                Feuchte / Temp.-Fühler, Yokagawa Bildschirnschreiber

                                  Boehringer Ingelheim Pharma Biberach

                                  FinnAqua Reistdampferzeuger Typ 3000HP1
                                  Umbau von S5 auf S7,
                                  SPS S7-314, MP277, serielle  Kopplung zu TXP
                                  Step 7, WinCCflex, EPLAN p8

                                    Solupharm GmbH Melsungen

                                    5x CIP-Steuerung für Behälterreinigung
                                    S7-200, ESA TP185, Rezeptverwaltung, Protokolldrucker

                                      Serumwerk Bernburg

                                      Stilmas-WFI-Erzeuger
                                      8 Kolonnen Typ MS3008
                                      Umbau von S5 auf S7,
                                      SPS S7-313C, TP177
                                      Step 7, WinCCflex, TreeCAD

                                        Biochrom Berlin

                                        WFI.Lagerungs und Abfüllsystem
                                        1 Lagertank, 3 Ansatztanks auf Wägezellen
                                        SPS S7-314C-PB, Profibus, FU-gesteuerte Rührwerke, HBM Waagen am Profibus, 2x TP270
                                        TIA Portal, TreeCAD

                                          Boehringer Ingelheim Pharma Biberach

                                          Stilmas-WFI-Erzeuger 3 Kolonnen
                                          Typ MS 103S
                                          Umbau von S5 auf S7,
                                          SPS S7-313C, TP177
                                          Step 7, WinCCflex, EPLAN p8

                                            Vetter Pharma Ravensburg Süd (RVS)

                                            Im Auftrag der Fa. Axima Bauleitung Automatisierungstechnik mit den Bereichen:
                                            - Reinstmedienversorgung
                                            - WFI, VE, Reinstdampf
                                            - Erzeuger, Lagerung und Verteilung

                                              Druckerei Faubel Melsungen

                                              Datenlogger für 12 Meßkanäle
                                              Klimadaten: Feuchte / Temp.-Fühler
                                              Yokagawa DAQ System MW 100,
                                              PC-Visualisierung im Browser

                                                Prinovis Dresden

                                                Steuerung Tanklager Toloul (EX)
                                                Programmierung, Inbetriebnahme
                                                Moeller Easy

                                                  Boehringer Ingelheim Pharma Biberach

                                                  FinnAqua Destille Typ 750S6
                                                  Umbau von S5 auf S7,
                                                  SPS S7-315-2 DP, MP277, Ethernet-Kopplung zur GLT
                                                  Step 7, WinCCflex, EPLAN p8
